概述特点

产品介绍

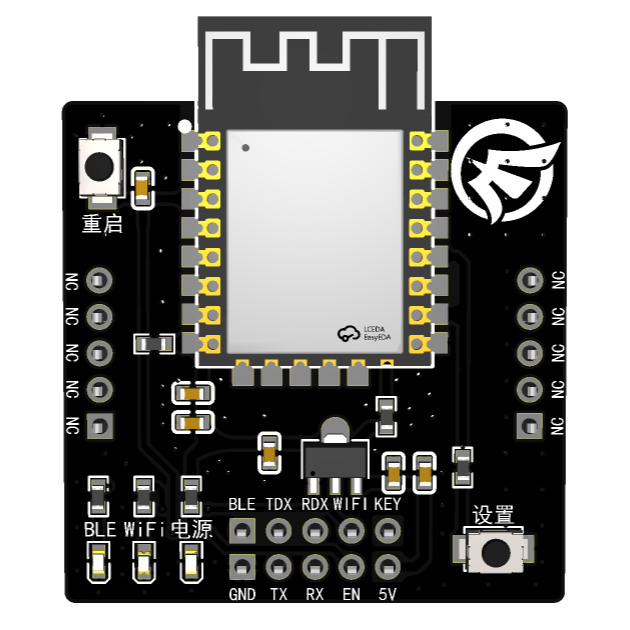

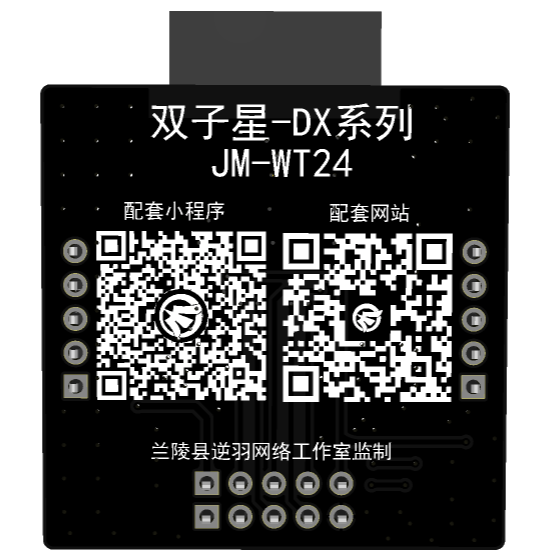

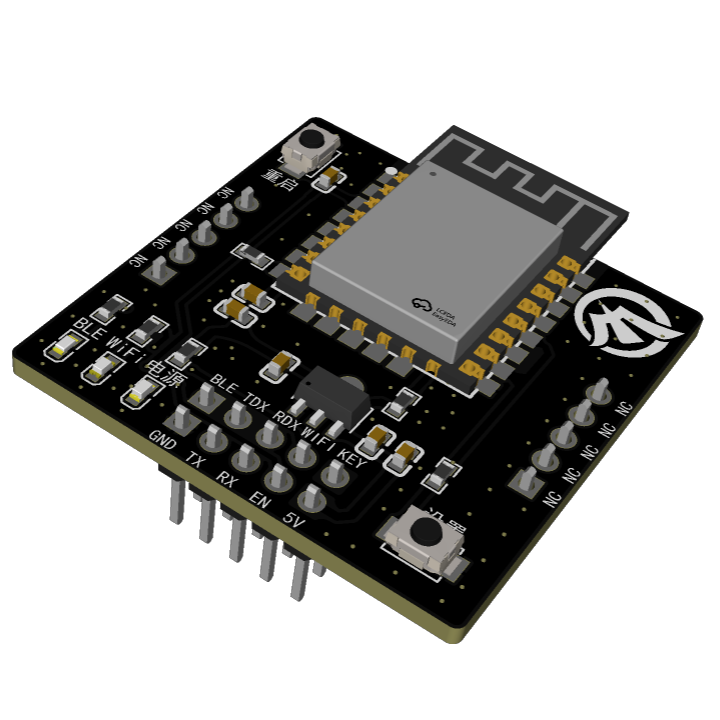

JM-WT24 是一款工业级 WiFi/BLE 转串口数据透传模块，基于 ESP32-C2 模组打造。模块可将用户设备通过串口接入 WiFi/BLE 网络，实现数据的双向透明传输，广泛应用于物联网数据采集与远程控制场景，可使用 蓝牙/串口 配置模块参数。

如需其他版本资料或定制固件，请联系技术支持。

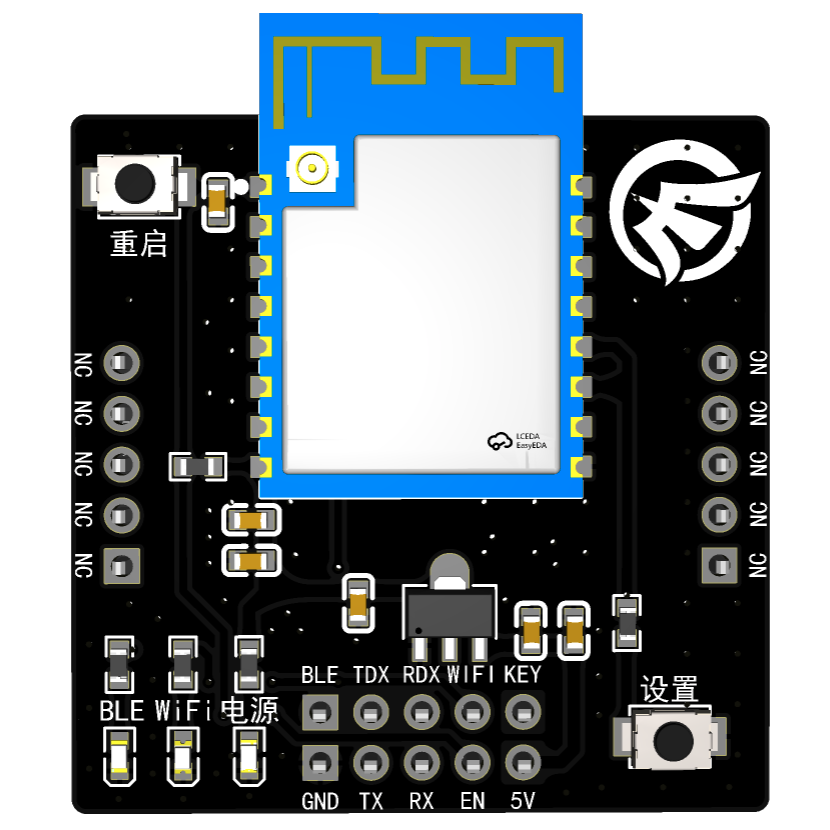

提示：建议升级JM-WT24U(S)，该模块停产，不建议使用。

核心特点

• 多协议支持 — MQTT，适配各类云平台
• 工业级设计 — 宽温 -40℃ ~ +85℃，适应恶劣现场环境
• 简单易用 — 内置 DTU 功能，无需编程基础即可快速集成
• 稳定可靠 — 内置看门狗设计，7×24 小时运行不宕机
• 灵活组网 — 支持 WiFi 和 BLE 双透传/独立透传模式
• 灵活配置 — Web/小程序 管理页面，手机/电脑浏览器即可配置
• 插针安装 — 插针式模块设计，便于集成在电路板上，与本公司其他插针款DTU PIN TO PIN 兼容

典型应用

快速入门

1. 硬件连接：VCC → 5V~12V，GND → 地，TXD → MCU RX，RXD → MCU TX
2. 上电：电源 指示灯亮起，模块进入 BLE 模式
3. 连接 模块：打开配置网站/小程序，启动蓝牙功能，搜索并连接 JM-WT24 模块
4. 配置服务：通过配置网站/小程序，配置 MQTT 服务器地址、端口、用户名、密码、WiFi参数、串口参数、透传模式等
5. 进入透传：配置完毕后，模块会自动进入透传模式，串口数据直达云端/蓝牙本地（根据透传模式）

提示：详细 DTU 指令说明请查看「相关下载」中的 JM-WIFI-DTU 通用指令集手册。
提示：如使用官方配置工具，软件只做配网接入，详见「相关下载」中的 JM-WIFI-DTU 上位机配网说明。
